Hidden Markov Model

Do these observation data have anything to do with each other?
Hidden Markov Model
- Some definitions
- Các thành phần
Các bài toán cơ bản của HMM

Once upon a time, a smarty-pants named Khá was born into a family of scholars in a rural area. Growing up in a hardworking, patriotic family, Khá soon became enamored with revolutionary ideals. Rumor has it that Khá didn’t cry or laugh when he was born. One day, a wise man passed by and saw Khá playing outside. He said, “This child’s appearance is like a dragon, his knees like a mountain, his feet like water, and he has a blue dragon on his left and a white tiger on his right. In just 18 years, he will surely become a great person.” Everyone was amazed and took care of him with great attention. Indeed, Khá started school at the age of 6, read and wrote fluently at 8, and mastered arithmetic at 9. Everyone who met him was impressed by his intelligence. By the time he was 18, he was a knowledgeable scholar, proficient in astronomy and geography, and knowledgeable about human nature. He could easily answer any question, although none of his answers were correct. At 20, Khá retired to a life of seclusion, observing the world and doing whatever was beneficial. He owed so much debt that he lost count!

Legend has it that when Khá was still swimming in the pond, he fell in love with the daughter of a great scholar named Huấn. This was evidenced by his deep understanding of life’s philosophies and the lessons taught in books. To win her heart, Khá sent her love poems and promises of a bright future every day. However, he didn’t always receive a reply from her, which made him feel sad. Determined to find out why she wasn’t responding, Khá set out to discover the reason.

Do these observation data have anything to do with each other?

At first, Khá thought that the times when she replied to him had something to do with each other. But after many investigations and spending a lot of time and money, Khá still couldn’t find a clue to this problem. It was a real ‘Where’s Waldo’ situation, except with love letters instead of a red-striped shirt. It made Khá really frustrated. Luckily, there was recently a scholar named Dũng, who was famous for his knowledge, martial arts skills, and smooth talk. Although he tended to brag a lot, Khá still decided to ask for his help when he came to the city.

After hearing the story, this scholar said:

“Although women are hard to understand, as long as they are people in the world, there is nothing they can’t understand. You may be young, but you have a learning spirit, and you are also intelligent. I can’t help but help you. I’ll just say one thing: “You should investigate carefully the reason behind the control of this woman’s letter sending.”

After that, the scholar disappeared. Khá and her disciples bowed down and meditated.

“What would happen if there was a reason behind the control of the replies of that female warrior? Would the world stop spinning? Would the heavens fall? Would Khá finally get a clue? Who knows, but it’s worth investigating!”

Assume that:

---
title: Mood-base diagram
---
graph TD

subgraph Reply
    happy
    reply[Reply]
    happy-.->reply
end

subgraph Ignore
    sad
    ignore[Ignore]
    sad-.->ignore
end

This means that the act of replying to Khá’s letters depends on the female warrior’s mood. However, what if there are days when she’s happy but doesn’t send a reply, and there are days when she’s not happy but sends a reply anyway?

Let’s make a small change as follows:

---
title: Improvised mood-base diagram
---
flowchart LR

subgraph Mood
    sad
    happy
end

subgraph Reply status
    reply[Reply]
    ignore[Ignore]
    sad-.->reply
    happy-.->reply

    sad-.->ignore
    happy-.->ignore
end
linkStyle 0 stroke-width:1px,fill:none,stroke:blue;
linkStyle 1 stroke-width:1px,fill:none,stroke:blue;
linkStyle 2 stroke-width:1px,fill:none,stroke:green;
linkStyle 3 stroke-width:1px,fill:none,stroke:green;

So, what’s the relationship between being happy and not being happy?

As the old saying goes: ‘Sunny in the morning, rainy in the afternoon, and a storm in between.’ It’s clear that the female warrior’s mood is a random process. We know that this process can be modeled by a Markov chain, i.e., a Markov chain with a state space of O and a transition probability matrix P, which is currently unknown.

Therefore, the complete model for this process can be illustrated as follows:

---
title: Mood-transition diagram
---
graph LR

subgraph Mood
    happy
    sad
end

subgraph Reply status
    reply[Reply]
    ignore[Ignore]
end


sad-->sad
sad-->happy
happy-->happy
happy-->sad

happy-.->reply
happy-.->ignore
sad-.->reply
sad-.->ignore

linkStyle 0 stroke-width:1px
linkStyle 1 stroke-width:1px
linkStyle 2 stroke-width:1px
linkStyle 3 stroke-width:1px
linkStyle 4 stroke-width:1px,fill:none,stroke:red;
linkStyle 5 stroke-width:1px,fill:none,stroke:red;
linkStyle 6 stroke-width:1px,fill:none,stroke:green;
linkStyle 7 stroke-width:1px,fill:none,stroke:green;

Of course, we cannot know the law of state changes or the probability of this female warrior replying to Khá’s letters yet. We will explore this in the following section.

A model like this is called a hidden Markov model

Hidden Markov Model

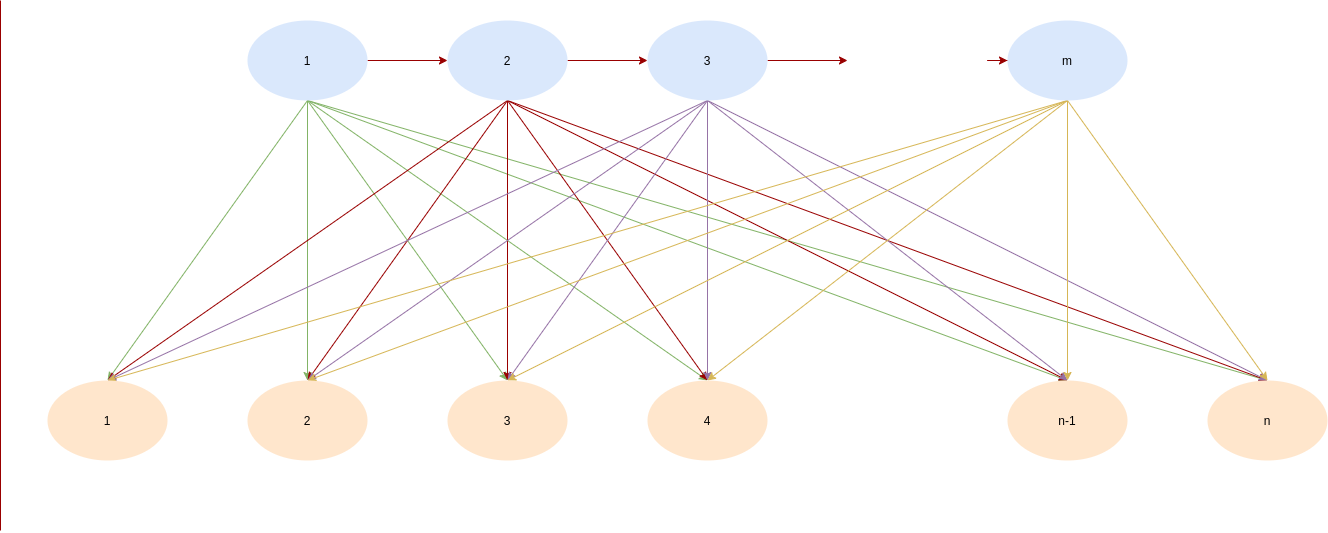

Basic Model

Some definitions

The very fundamental knowledge about the Markov chain is provided in the previous posts, so I will not do a revision here.

Những kiến thức cơ bản nhất về xích Markov đã được đề cập đến trong các bài viết trước, do đó bài này sẽ không nhắc lại nữa. Ta sẽ đến trực tiếp định nghĩa của một xích Markov ẩn

Mô hình Markov ẩn được xác định bởi các yếu tố sau:

Chuỗi các quan sát \(O=\left(o_{1},o_{2},...,o_{n},...\right)\)

Tập các trạng thái \(S=\left\{ s_{1},s_{2},...,s_{n}\right\}\)

Ma trận xác suất chuyển \(A\) của các trạng thái thuộc \(S: A=\left(a_{ij}\right)\)

Ma trận xác suất phụ thuộc trạng thái \(B = (p_{i}(o_i))\)

Phân phối ban đầu \(\pi\)

Dừng ở đây, chúng ta sẽ cần phân tích một chút về cấu tạo của một xích Markov ẩn.

Các thành phần

Các quan sát

Các quan sát ban đầu là một dãy các dữ liệu thu được \(O=\left(o_{1},o_{2},...,o_{n}\right)\) thu thập được dựa trên các quan sát thực tế. Dĩ nhiên các quan sát này có thể chả có liên quan gì đến nhau cả.

Các quan sát ở đây chính là thư hồi âm của người trong mộng cho Khá.

Xích Markov ẩn

Phần xích Markov ẩn này thực chất chính là xích Markov đã được đề cập trước đó trong các bài viết trước, vẫn bao gồm 3 thành phần.

Không gian trạng thái

Không gian trạng thái \(S\) là tập các trạng thái có thể của xích Markov.

Dĩ nhiên không gian trạng thái này cho ta biết trạng thái hiện tại của xích Markov, tuy nhiên không phản ánh được các tính chất của xích.

Đối với bài toán trên, \(S=\{\text{vui, không vui}\}\)

Ma trận xác suất chuyển

Ma trận \(A\) là ma trận thể hiện cho mối quan hệ giữa các trạng thái

Đây là yếu tố không thể thiếu cho một xích Markov.

Dĩ nhiên, nếu không cho không gian trạng thái, ta có thể gọi đại diện \(s_1,s_2,...\) Tuy nhiên nếu không cho ma trận xác suất chuyển \(A\) thì các trạng thái được cho là vô nghĩa.

Phân phối ban đầu

Một yếu tố cũng quan trọng không kém là phân phối ban đầu \(\pi\) của xích Markov.

Phân phối ban đầu không thể hiện quan hệ giữa các trạng thái, tuy nhiên nó cho chúng ta biết khả năng các sự kiện xảy ra tại thời điểm \(t=0\).

Khi có phân phối ban đầu ta có thể xác định được một dãy các trạng thái sau \(n\) thời điểm có khả năng xảy ra cao nhất. Phần này sẽ được nhắc đến sau.

Phân phối phụ thuộc trạng thái

Trong mô hình Markov ẩn, ta giả sử rằng các quan sát đóng vai trò là biểu hiện của các trạng thái ẩn phía sau, do đó việc có được quan hệ giữa biểu hiện của trạng thái và trạng thái đó là cần thiết.

Tại thời điểm \(t=i\), xích Markov \(H\) đang ở trạng thái \(h_t = i\), ta có xác suất để quan sát nhận giá trị \(j\) là

\[P\left[o_{i}\mid o_{1},o_{2},...,o_{i},...,o_{T},h_{1},h_{2},...,h_{i},...,h_{T}\right]=P\left[o_{i}\mid h_{i}\right]\]

được gọi là phân phối phụ thuộc trạng thái, (emission probability, state-dependent distribution).

Trong bài, phân phối này là xác suất mà con gái Huấn đại hiệp chọn trả lời hay không trả lời phụ thuộc vào tâm trạng của nàng.

Các bài toán cơ bản của HMM

HMM có tính ứng dụng rất cao trong rất nhiều các lĩnh vực, tuy nhiên chúng ta có thể chia ra được ba vấn đề chính đối với mô hình HMM

Likelihood

Cho mô hình Markov ẩn \(\lambda=\left(\pi,A,B\right)\) và dãy các quan sát \(O\), hãy tính xác suất xảy ra dãy quan sát trên với mô hình HMM \(\lambda\), hay nói cách khác, cần tính \(P[O\mid\lambda]\)

Với mô hình HMM \(\lambda=\left(\pi,A,B\right)\) và chuỗi các quan sát \(O=(o_{1},o_{2},...,o_{T-1})\). Việc cần tính ở đây là \(P[O\mid\lambda]\).

Gọi \(H=\left(h_{0},h_{1},...,h_{T-1}\right)\) là chuỗi các trạng thái của xích Markov. Khi đó theo định nghĩa \(B\) bên trên, ta có:

\[P\left[O\mid H,\lambda\right]=p_{x_{0}}\left(O_{0}\right)p_{x_{1}}\left(O_{1}\right)...p_{x_{T-1}}\left(O_{T-1}\right)\]

và theo định nghĩa của \(\pi\) là phân phối ban đầu và \(A\) là ma trận xác suất chuyển ta có:

\[P\left[H\mid \lambda\right]=\pi_{h_{0}}a_{h_{0}}a_{h_{1},h_{2}}...a_{h_{T-2},h_{T-1}}\]

Theo Bayes, ta có:

\[P\left(O,H\mid \lambda\right)=\frac{P\left(O,H,\lambda\right)}{P\left(\lambda\right)}\]

và lại có:

\[P\left(O\mid H,\lambda\right)P\left(H\mid \lambda\right)=\frac{P\left(O,H,\lambda\right)}{P\left(H,\lambda\right)}.\frac{P\left(H,\lambda\right)}{P\left(\lambda\right)}=\frac{\left(O,H,\lambda\right)}{P\left(\lambda\right)}\]

Do đó ta có:

\[P\left(O,H\mid \lambda\right)=P\left(O\mid H,\lambda\right)P\left(H\mid \lambda\right)\]

Theo công thức xác suất đầy đủ, ta có:

\[\begin{aligned} P\left(O\mid \lambda\right) & =\sum_{H}P\left(O,H\mid \lambda\right)\\ & =\sum_{H}P\left(O\mid H,\lambda\right)P\left(H\mid \lambda\right)\\ & =\sum_{H}\pi_{h_{0}}p_{h_{0}}\left(O_{0}\right)a_{h_{0},h_{1}}b_{h_{1}}\left(O_{1}\right)...a_{h_{T-2},h_{T-1}}b_{h_{T-1}}\left(O_{T-1}\right) \end{aligned}\]

Tính toán trên là có thể thực hiện được, tuy nhiên với \(2TN^T\) phép nhân, việc này trở nên rất khó khăn và do đó, chúng ta cần có một thuật toán hiệu quả hơn.

Để tính \(P\left[O\mid\lambda\right]\), ta có thuật toán forward algorithm. Với \(t=0,1,...,T-1\) và \(i=0,1,2,...,N-1\), ta có

\[\alpha_{t}\left(i\right)=P\left(O_{0},O_{1},...,O_{t},h_{t}=s_{i}\mid \lambda\right)\]

Khi đó, \(\alpha_{t}\left(i\right)\) là xác suất của chuỗi các quan sát cho đến thời điểm \(t\), trong đó tại thời điểm \(t\), xích Markov ẩn đang ở trạng thái \(h_i\).

Khi đó \(\alpha_{t}\left(i\right)\) có thể được tính một cách đệ quy như sau:

Đặt \(\alpha_{t}\left(i\right)=\pi_{i}b_{i}\left(O_{0}\right),i=0,1,...,N-1\)
Với \(t=0,1,...,T-1\) và \(i=0,1,2,...,N-1\), ta tính
\[\alpha_{t}\left(i\right)=\left[\sum_{j=0}^{N-1}\alpha_{t-1}\left(j\right)a_{ji}\right]p_{i}\left(O_{t}\right)\]
Khi đó ta có: \(P\left(O\mid \lambda\right)=\sum_{i=0}^{N-1}\alpha_{T-1}\left(i\right)\)

Thuật toán này chỉ cần thực hiện \(N^2T\) phép nhân, rõ ràng tốt hơn rất nhiều so với \(2TN^T\) của cách tiếp cận thông thường.

Decoding

Cho dãy các quan sát \(O\) và mô hình \(\lambda=\left(A,B\right)\), xác định dãy trạng thái phù hợp nhất với dãy quan sát trên. Như đã đề cập, có thể có rất nhiều phương án hợp lí nhất. Với mô hình Markov ẩn, ta sẽ muốn cực đại số lượng trạng thái chính xác. Mặt khác, một chương trình quy hoạch động (dynamic program) sẽ tìm điểm số cao nhất của mỗi path. Như đã thấy, đáp án đưa ra của hai thuật toán trên có thể không giống nhau.

Đầu tiên, ta định nghĩa backward algorithm. Thuật toán này tương tự với forward algorithm đã đề cập ở trên, chỉ khác lại là thuật toán này bắt đầu từ trạng thái cuối cùng và tính toán ngược về điểm bắt đầu.

Với \(t=0,1,...,T-1\) và \(i=0,1,...,N-1\), ta xác định

\[\beta_{t}\left(i\right)=P\left(O_{t+1},O_{t+2},...,O_{T-1}\mid h_{t}=s_{i},\lambda\right)\]

Khi đó \(\beta_t(i)\) có thể được tính một cách đệ quy như sau:

Đặt \(\beta_{T-1}\left(i\right)=1,i=0,1,...,N-1\).
Với \(t=0,1,...,T-1\) và \(i=0,1,2,...,N-1\) ta tính
\[\beta_{t}\left(i\right)=\sum_{j=0}^{N-1}a_{ij}b_{j}\left(O_{t+1}\right)\beta_{t+1}\left(j\right)\]
Với \(t=0,1,...,T-1\) và \(i=0,1,...,N-1\) ta xác định:
\[\gamma_{t}\left(i\right)=P\left(h_{t}=s_{i}\mid O,\lambda\right)\]

Từ \(\alpha_{t}\left(i\right)\) tính xác suất cho đến thời điểm \(t\) và \(\beta_{T-1}\left(i\right)\) tính toán xác suất từ thời điểm \(T-1\) ngược về thời điểm \(t\), do đó ta có:

\[\gamma_{t}\left(i\right)=\frac{\alpha_{t}\left(i\right)\beta_{t}\left(i\right)}{P\left(O\mid \lambda\right)}\]

Nhắc lại rằng mẫu số \(P\left(O\mid \lambda\right)\) được tính bằng cách lấy tổng theo \(i\) của \(\alpha_{T-1}\left(i\right)\). Từ định nghĩa của \(\gamma_t(i)\), ta thấy rằng trạng thái hợp lí nhất tại thời điểm \(t\) là trạng thái \(h_i\) mà trong đó \(\gamma_t(i)\) đạt giá trị lớn nhất, với cực đại được lấy theo chỉ số \(i\).

Learning

Cho dãy các quan sát \(O\) và tập các trạng thái của xích Markov ẩn, xác định các tham số của \(A\) và \(B\). Hiển nhiên đây là trường hợp chúng ta gặp rất nhiều: cho quan sát, xác định mô hình cho quá trình đó.

Đối với bài toán này, ta giả định đã biết được số trạng thái của quan sát \(M\) và số trạng thái của xích Markov ẩn \(N\), và ta cần xác định \(\pi, A, B\) tương ứng. Một trong những sự thật thú vị về HMM là mô hình của chúng ta có thể tự ước lượng các tham số của nó.

Với \(t=0,1,...,T-2\) và \(i,j \in \{0,1,...,N-1\}\), ta định nghĩa

\[\gamma_{t}\left(i,j\right)=P\left[h_{t}=s_{i},h_{t+1}=s_{j}\mid O,\lambda\right]\]

Khi đó \(\gamma_t(i,j)\) là xác suất xích ở trạng thái \(s_i\) tại thời điểm \(t\) và chuyển sang \(s_j\) tại thời điểm \(t+1\). \(\gamma_t(i,j)\) có thể được biểu diễn bởi \(\alpha,\beta,A\) và \(B\) như sau:

\[\gamma_{t}\left(i,j\right)=\frac{\alpha_{t}\left(i\right)a_{ij}p_{j}\left(O_{t+1}\right)\beta_{t+1}\left(j\right)}{P\left(O\mid \lambda\right)}\]

Với \(t=0,1,2,...,T-2\), ta xác định quan hệ giữa \(\gamma_t(i)\) và \(\gamma_t(i,j)\) như sau:

\[\gamma_{t}\left(i\right)=\sum_{j=0}^{N-1}\gamma_{t}\left(i,j\right)\]

Với \(\gamma\) và \(\gamma(i,j)\) đã có như trên, ta có thể ước lượng mô hình \(\lambda=(\pi, A, B)\) theo quy trình sau

Với \(i=0,1,2,...,N-1\), đặt \(\pi_i = \gamma_0(i)\)
Với \(i=0,1,...,N-1\) và \(j=0,1,...,N-1\), tính \(a_{ij}=\frac{\sum_{t=0}^{T-2}\gamma_{t}\left(i,j\right)}{\sum_{t=0}^{T-2}\gamma_{t}\left(i\right)}\)
Với \(j=0,1,...,N-1\) và \(k=0,1,...,M-1\) ta tính \(p_{j}\left(k\right)=\sum_{t\in\left\{ 0,1,...,T-1\right\} ,O_{t=k}}\gamma_{t}\left(j\right)\big\backslash\sum_{t=0}^{T-1}\gamma_{t}\left(j\right)\)

Trong ước lượng của \(a_{ij}\), phần tử số cho ta kì vọng của số lần xích chuyển từ trạng thái \(s_i \to s_j\), trong khi đó mẫu số cho ta kì vọng của số lần xích chuyển từ trạng thái \(s_i\) sang tất cả các trạng thái. Tỉ lệ này là xác suât chuyển từ trạng thái \(s_i\) sang trạng thái \(s_j\), cho ta một ước lượng của \(a_{ij}\).

Đối với ước lượng của \(b_{ij}\), phần tử số cho ta kì vọng về số lần xích ẩn ở trạng thái \(s_j\) với quan sát \(k\), trong khi đó mẫu số là kì vọng của số lần xích ở trạng thái \(s_j\). Tỉ lệ này chính là xác suất của quan sát \(k\) khi xích ẩn của mô hình đang ở trạng thái \(s_j\), là một ước lượng cho \(p_j(k)\).

Quá trình ước lượng này là một quá trình lặp. Đầu tiên, ta khởi tạo \(\lambda=(\pi, A, B)\) một cách ngẫu nhiên. Rõ ràng rằng \(A, B, \pi\) là ngẫu nhiên, do đó kết quả của quá trình ước lượng này sẽ là một nghiệm tối ưu địa phương. Không có gì đảm bảo được \(A, B, \pi\) là nghiệm tối ưu toàn cục, mà trong thực tế, việc tìm được nghiệm tối ưu địa phương cũng có thể được coi là tốt.

Tóm lại, bài toán này có thể được tóm tắt lại như sau:

Khởi tạo \(\lambda=(\pi, A, B)\).
Tính các giá trị \(\alpha_{t}\left(i\right),\beta_{t}\left(i\right),\gamma_{t}\left(i,j\right),\gamma_{t}\left(i\right)\).
Ước lượng lại mô hình \(\lambda=(\pi, A, B)\).
Nếu \(P(O\mid \lambda)\) tăng lên, quay trở lại bước 2

Hiển nhiên rằng chúng ta cũng nên quyết định thuật toán sẽ dừng khi nào, ví dụ như thay đổi giữa các vòng lặp trở nên không đáng kể, hoặc đã đạt đến số vòng lặp tối đa cho phép.

Ơ thế vị học thật này dài dòng thế, tóm lại ông có tán được con gái Huấn đại hiệp không?

Phần áp dụng trên bộ dữ liệu thật khá dài, vì thế nên mình sẽ để dành đến bài viết sau. Bài viết sau sẽ trình bày cụ thể hơn về phần cài đặt thuật toán và đưa ra chiến lược chinh phục vị nữ tử cưng của Huấn đại hiệp.

Chào các bậc hảo hán, chúc các vị đưa ra được chiến lược chinh phục người phụ nữ của mình.
